Masz panele fotowoltaiczne i zastanawiasz się, jak wykorzystać tę darmową energię do podgrzewania wody użytkowej? Odpowiedź jest prostsza niż myślisz, a kluczowy jest właściwy dobór grzałki do paneli fotowoltaicznych. Przeczytaj dalej, a dowiesz się, jak krok po kroku skonfigurować swój system, aby cieszyć się ciepłą wodą prosto ze słońca, minimalizując rachunki za prąd.
Jak wykorzystać fotowoltaikę do grzania wody (CWU)?
Wykorzystanie energii słonecznej do podgrzewania wody użytkowej (CWU) staje się coraz bardziej popularne. Pozwala to nie tylko obniżyć rachunki za energię elektryczną, ale także zwiększa naszą niezależność energetyczną. Kluczem do sukcesu takiej instalacji jest odpowiedni wybór grzałki do paneli fotowoltaicznych. Właściwie dobrana grzałka zapewni efektywne grzanie wody, maksymalizując korzyści płynące z posiadania instalacji PV.
Zrozumienie podstaw: Co to są panele fotowoltaiczne i grzałki?
Żeby sprawnie podłączyć panele fotowoltaiczne do grzałki, musimy najpierw poznać podstawowe elementy takiego systemu. Panele fotowoltaiczne zamieniają energię słoneczną na prąd stały (DC). Różnią się między sobą technologią wykonania, co ma wpływ na ich moc i to, jak dobrze działają. Grzałki elektryczne z kolei służą do podgrzewania wody, a ich najważniejszym parametrem jest moc, którą podaje się w kilowatach (kW).
Monokrystaliczne vs. Polikrystaliczne Panele PV: Które wybrać?
Panele monokrystaliczne są bardziej wydajne i po prostu ładniejsze, ale niestety droższe. Panele polikrystaliczne zaś oferują lepszy stosunek ceny do tego, co potrafią dać, szczególnie w pewnych zastosowaniach, i mniej się przejmują, gdy coś je zacienia. Wybór między nimi to kwestia Twoich potrzeb, budżetu i tego, jakie masz warunki do montażu modułów fotowoltaicznych.

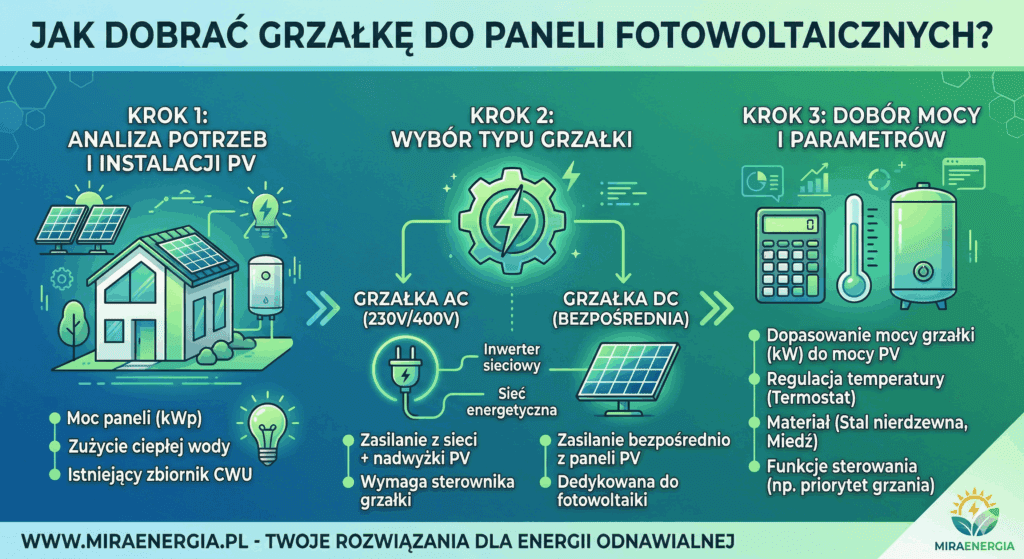

Kluczowy krok: Jak dobrać grzałkę do paneli fotowoltaicznych?
Dobór grzałki do paneli fotowoltaicznych to proces, w którym trzeba wziąć pod uwagę kilka rzeczy. Podstawowa zasada jest taka: moc grzałki musi pasować do mocy, którą Twoje panele fotowoltaiczne są w stanie wygenerować. Jeśli grzałka będzie za mocna, panele jej nie pociągną, a jeśli za słaba, to po prostu nie dostaniesz wystarczająco ciepłej wody. Musisz wiedzieć, ile energii faktycznie możesz uzyskać ze swojej instalacji PV, żeby skutecznie podgrzewać wodę.
Jako Maciej Spałek, ekspert z miraenergia.pl, potwierdzam, że dobór mocy grzałki do instalacji PV jest kluczowy. Na przykład, dla systemu PV o mocy 3 kWp, który latem generuje około 12–20 kWh dziennie, zaleca się grzałkę o mocy 2–3 kW. To zapewnia optymalne wykorzystanie darmowej energii słonecznej.
Badania pokazują, że nowoczesne bojlery z grzałkami fotowoltaicznymi osiągają sprawność na poziomie 95-98%, co czyni je jednymi z najbardziej efektywnych urządzeń do magazynowania energii w formie ciepłej wody.
Dobór grzałki do paneli fotowoltaicznych: Praktyczny poradnik
Żeby ułatwić Ci ten wybór, stworzyłam pewne pomocne narzędzia, takie jak tabela doboru elementu grzewczego do paneli fotowoltaicznych. Znajdziesz tam zestawienie różnych mocy paneli fotowoltaicznych z proponowanymi mocami grzałek, które do nich pasują. Dzięki temu szybko określisz najlepsze rozwiązanie dla Twojej instalacji PV i potrzeb związanych z ogrzewaniem wody.
Jeśli chodzi o warunki klimatyczne w Polsce, to latem nasłonecznienie wynosi średnio 3–4 kWh/m²/dzień. W takich warunkach instalacja fotowoltaiczna o mocy 3 kWp może dostarczyć od 12 do 20 kWh dziennie, co spokojnie wystarcza na podgrzanie wody dla rodziny 4-osobowej.
Jak obliczyć zapotrzebowanie na ciepłą wodę (CWU)?
Zanim zdecydujesz się na konkretną moc grzałki, warto oszacować, ile ciepłej wody zużywacie dziennie, aby dostosować ją do potrzeb związanych z ogrzewaniem wody. To zależy od tego, ile osób mieszka w domu i jakie macie nawyki dotyczące ogrzewania wody. Jak już będziesz to wiedzieć, łatwiej Ci będzie dobrać grzałkę o odpowiedniej mocy, a także dopasować wielkość bojlera. Dzięki temu zapewnisz sobie komfort ciepłej wody i unikniesz sytuacji, gdy nagle jej zabraknie.
| Moc instalacji PV (kWp) | Dzienna produkcja energii latem (kWh) | Sugerowana moc grzałki (kW) | Orientacyjna liczba domowników |
|---|---|---|---|
| 2 | 8-13 | 1.5-2 | 1-2 |
| 3 | 12-20 | 2-3 | 2-4 |
| 4 | 16-26 | 3-4 | 3-5 |
| 5 | 20-33 | 4-5 | 4-6 |

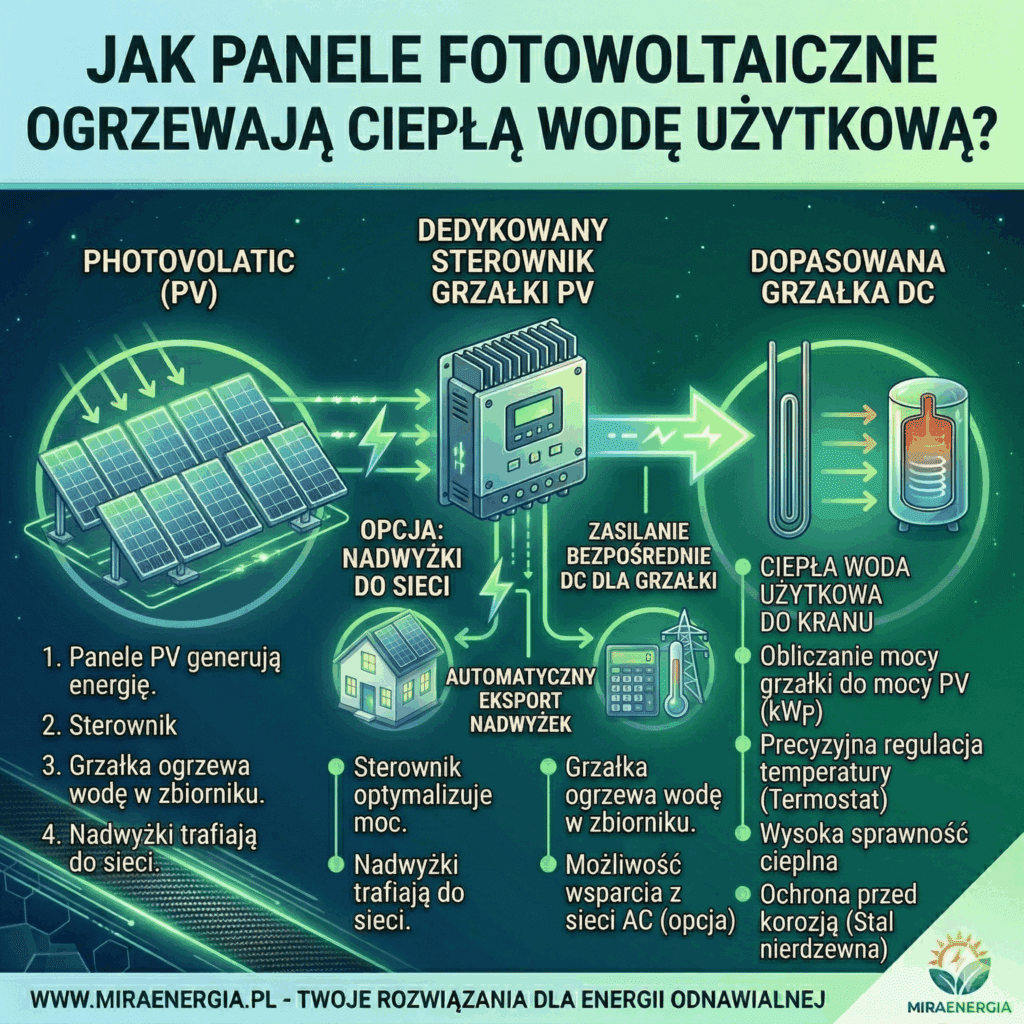

Podłączenie paneli fotowoltaicznych do grzałki: Kwestie techniczne
Podłączenie paneli fotowoltaicznych do grzałki można zrobić na kilka sposobów, zależnie od rodzaju instalacji i zastosowanych komponentów. W systemach prądu zmiennego (AC) potrzebujesz inwertera (przetwornicy napięcia), który zamieni prąd stały z paneli na prąd zmienny 230V. W systemach prądu stałego (DC) możesz użyć specjalnych grzałek DC i kontrolerów MPPT, które sprawią, że energia będzie wykorzystywana jak najlepiej. Pamiętaj, że takie prace powinien zawsze wykonywać wykwalifikowany elektryk.
Dla maksymalnej wydajności Twojej instalacji fotowoltaicznej ważne jest też optymalne dopasowanie mocy paneli PV do potrzeb grzania wody. Dzięki temu energia słoneczna jest wykorzystywana efektywnie, a straty są minimalne. Moc instalacji fotowoltaicznej powinna być tak dobrana, aby pokrywała zapotrzebowanie na energię do podgrzewania wody, zwłaszcza w słoneczne dni.
A propos kontrolerów MPPT, to wiedz, że zwiększają one wydajność systemu fotowoltaicznego o 10–30% w porównaniu do starszych regulatorów PWM (Pulse Width Modulation). Dzięki nim można wycisnąć z paneli fotowoltaicznych maksimum energii do zasilania grzałki.
Optymalizacja mocy: Jak wykorzystać pełny potencjał paneli PV?
Żeby uzyskać jak najwięcej z Twojej instalacji fotowoltaicznej, kluczowe jest zapewnienie idealnego dopasowania łącznej mocy paneli PV do potrzeb grzania wody. Pozwala to na efektywne wykorzystanie energii słonecznej, minimalizując straty. Moc instalacji fotowoltaicznej powinna być tak dobrana, aby pokrywała zapotrzebowanie na energię do podgrzewania wody, szczególnie w słoneczne dni.
Alternatywy i uzupełnienia: Pompa ciepła a grzałka PV
Chociaż grzałka zasilana z PV to proste rozwiązanie, warto też pomyśleć o innych opcjach. Pompa ciepła, choć na początku droższa, jest znacznie bardziej efektywna energetycznie, zwłaszcza gdy jest chłodniej. Można też połączyć pompę ciepła z fotowoltaiką, tworząc zintegrowany, ekologiczny system ogrzewania.
Konserwacja i bezpieczeństwo instalacji fotowoltaicznej z grzałką
Regularne dbanie o panele fotowoltaiczne, czyli ich czyszczenie, jest ważne dla ich wydajności. Równie istotne jest zapewnienie bezpieczeństwa podczas prac montażowych i konserwacyjnych, zwłaszcza gdy
masz do czynienia z elektrycznością i wodą. Każdy element systemu powinno się sprawdzać od czasu do czasu.
Zwrot z inwestycji: Oszczędności i ekologia
Instalacja fotowoltaiczna do grzania wody to inwestycja, która zwraca się w postaci niższych rachunków za energię. Korzystanie z darmowej energii słonecznej znacznie obniża koszty podgrzewania wody. Dodatkowo, jest to rozwiązanie proekologiczne, które pomaga zmniejszyć Twój ślad węglowy. Zwrot z inwestycji jest tym szybszy, im lepiej wykorzystujesz energię słoneczną.
Warto też wiedzieć, że w okresach letnich, kiedy panele fotowoltaiczne produkują więcej energii, niż potrzebujesz na ciepłą wodę, nadwyżki można magazynować w buforach ciepła. Pozwala to na wykorzystanie tej zgromadzonej energii, gdy słońca jest mniej.
Grzałki fotowoltaiczne są szczególnie przydatne w systemach off-grid, gdzie nie ma dostępu do sieci energetycznej lub jest on utrudniony. Dzięki nim możesz samodzielnie zapewnić sobie ciepłą wodę, stając się bardziej niezależna energetycznie.
Podsumowanie: Prawidłowy dobór grzałki do paneli fotowoltaicznych
Wybór odpowiedniej grzałki w bojlerze to podstawa, żeby efektywnie podgrzewać wodę. Upewnij się, że rozumiesz, jaką moc mają Twoje panele i ile ciepłej wody potrzebujesz. Tabela doboru elementu grzewczego do paneli fotowoltaicznych może być bardzo pomocna. Zawsze warto też pogadać z jakimś ekspertem, żeby dobrać odpowiednie części i zadbać o bezpieczeństwo całej instalacji.
Co warto zapamiętać o grzałkach do grzania wody w bojlerze z modułów słonecznych?
- Moduły słoneczne zamieniają energię słoneczną na prąd stały (DC).
- Grzałki elektryczne służą do podgrzewania wody, a ich kluczowym parametrem jest moc (kW).
- Panele monokrystaliczne są wydajniejsze i estetyczniejsze, ale droższe od polikrystalicznych.
- Moc grzałki powinna być dopasowana do mocy instalacji PV.
- Narzędzia takie jak tabela doboru ułatwiają proces decyzyjny.
- Należy oszacować dzienne zapotrzebowanie na ciepłą wodę.
- W systemach AC potrzebny jest inwerter, a w DC specjalne grzałki DC i kontrolery MPPT.
- Pompa ciepła jest alternatywą dla grzałki PV, oferując wyższą efektywność.
- Regularna konserwacja i bezpieczeństwo komponentów są kluczowe dla sprawnego działania instalacji.
- Instalacja fotowoltaiczna do grzania wody to inwestycja, która zwraca się w postaci oszczędności i korzyści ekologicznych.
Podstawowe informacje o doborze mocy grzałki do ogrzewania wody z wykorzystaniem paneli fotowoltaicznych
- Boiler z grzałką fotowoltaiczną może mieć sprawność 95-98%.
- Dla paneli o łącznej mocy 3 kWp zaleca się grzałkę o mocy 2-3 kW.
- Latem w Polsce nasłonecznienie pozwala na wyprodukowanie 12-20 kWh dziennie z 3 kWp paneli.
- Regulatory MPPT (np. Eco solar boost mppt-3000 pro) zwiększają wydajność systemu o 10-30%.
- Nadwyżki energii można magazynować w buforach ciepła.
- Grzałki fotowoltaiczne są popularne w systemach off-grid.
- Dostępne są bojlery o pojemnościach od 80 do 300 litrów.
- Wykorzystanie energii słonecznej redukuje emisję CO₂.
- Nominalnie działają na napięcie 230V prądu zmiennego
FAQ: Jak dobrać grzałkę do paneli fotowoltaicznych
Niekoniecznie. Przyjmuje się, że optymalna moc grzałki powinna wynosić około 80-90% mocy zainstalowanych paneli. Wynika to z faktu, że panele rzadko pracują z pełną mocą nominalną (ze względu na kąt padania światła, temperaturę czy zachmurzenie). Dobór nieco słabszej grzałki pozwala na efektywne grzanie wody nawet przy słabszym nasłonecznieniu, zamiast czekać na rzadkie momenty szczytowej produkcji.
To zależy od Twojej instalacji. Grzałki AC są tańsze i współpracują ze standardowymi inwerterami, co pozwala na wykorzystanie nadwyżek energii z całego domu. Z kolei grzałki DC (podłączane bezpośrednio do paneli przez sterownik PWM) są bardziej niezależne i wydajne w systemach typu „off-grid”, ponieważ omijają straty wynikające z konwersji prądu w inwerterze.
Czas zależy od pojemności zbiornika i mocy grzałki. Przykładowo, aby podgrzać 200 litrów wody o 40°C, potrzeba około 9,3 kWh energii. Przy grzałce o mocy 2 kW i pełnym nasłonecznieniu zajmie to niespełna 5 godzin. Warto pamiętać, że latem proces ten będzie znacznie szybszy niż w miesiącach jesienno-zimowych.
Niestety nie. Oprócz parametrów elektrycznych, musisz zwrócić uwagę na kwestie mechaniczne: średnicę gwintu (najczęściej 5/4″ lub 6/4″) oraz długość elementu grzejnego. Grzałka nie może dotykać ścianek ani wężownicy wewnątrz zbiornika. Ważny jest też materiał – w przypadku twardej wody lub zbiorników ze stali nierdzewnej warto zainwestować w grzałkę w osłonie ze stali INOX lub miedzi niklowanej.
