Wymiary paneli fotowoltaicznych

Rozważając instalację fotowoltaiczną, jednym z kluczowych elementów planowania jest dobranie odpowiedni modułów. Wymiary paneli fotowoltaicznych są istotnym aspektem każdej instalacji, wpływającym zarówno na wydajność systemu, jak i na sposób jego montażu. Dzięki różnorodności dostępnych rozmiarów można łatwo dopasować panele do indywidualnych potrzeb, niezależnie od tego, czy projekt dotyczy małego dachu, czy dużej farmy słonecznej.

---

Spis Treści:

• Panele fotowoltaiczne wymiary
• Wymiary paneli fotowoltaicznych 400 W
• Wymiary paneli fotowoltaicznych 450 W
• Wymiary paneli fotowoltaicznych 500 W
• Grubość paneli fotowoltaicznych
• Nietypowe wymiary paneli fotowoltaicznych
• Panele fotowoltaiczne wymiary 10 kW

---

Panele fotowoltaiczne wymiary

Wymiary paneli fotowoltaicznych są jednym z kluczowych parametrów branych pod uwagę podczas projektowania instalacji. Wielkość panelu wpływa na sposób montażu, wydajność systemu i dostępną przestrzeń. Panel składa się z ogniw krzemowych, a liczba ogniw decyduje o jego wielkości. Najczęściej spotykane konfiguracje to:

Liczba ogniw	Standardowe wymiary [mm]	Uwagi
60	1640 x 992, 1650 x 992	Popularne w systemach domowych
72	1956 x 992, 2000 x 1000	Dedykowane instalacjom komercyjnym
120 (half-cut)	1755 x 1038, 1760 x 1058	Wyższa wydajność dzięki podziałowi ogniw

Zastosowanie odpowiedniej liczby ogniw pozwala na zwiększenie efektywności energetycznej paneli i dostosowanie ich do różnych warunków instalacyjnych. Ostateczny wybór paneli zależy od budżetu oraz dostępnej przestrzeni montażowej.

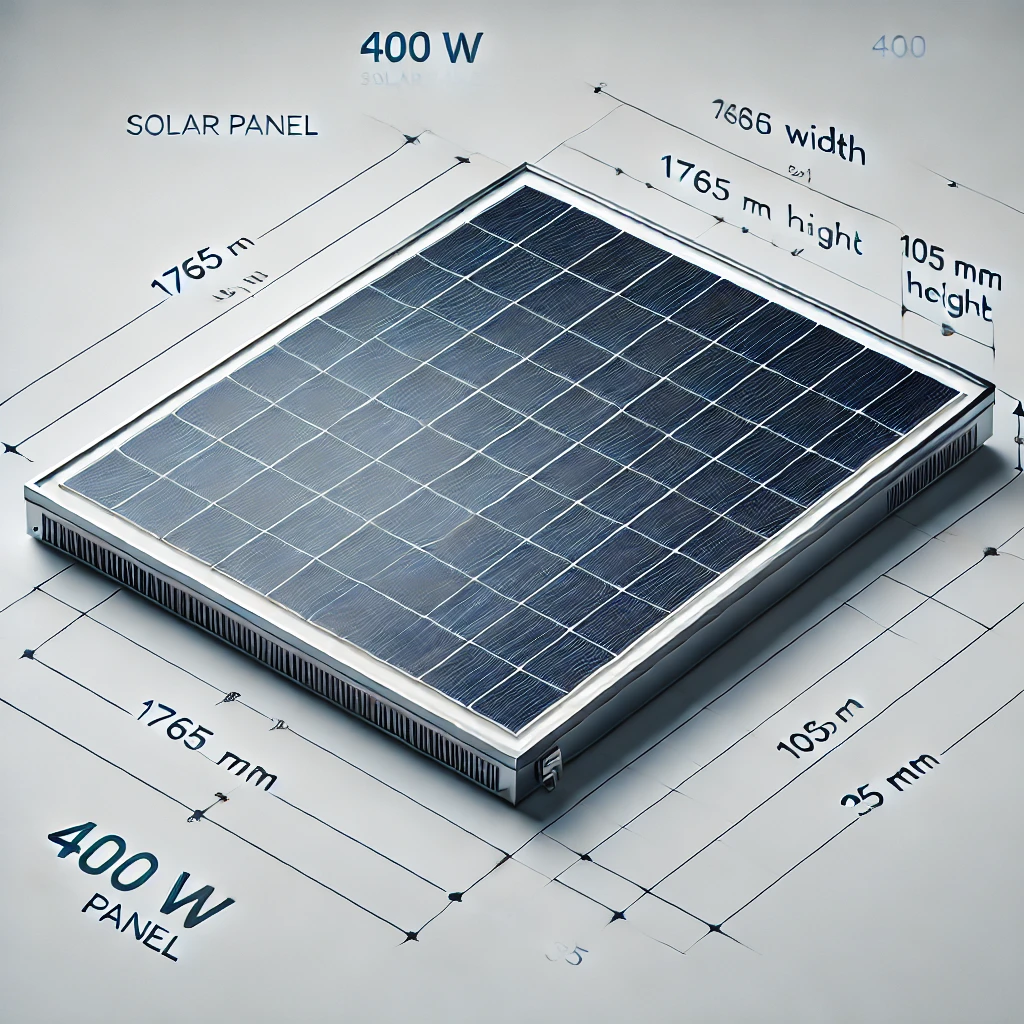

Wymiary paneli fotowoltaicznych 400 W

Panele o mocy 400 W charakteryzują się wydajnością i relatywnie kompaktowymi wymiarami. Są szeroko stosowane w instalacjach domowych i komercyjnych.

Model producenta	Wymiary [mm]	Liczba ogniw	Uwagi
JA Solar JAM60S10	1776 x 1052	120	Kompaktowe i wydajne
Trina Solar TSM-400	1754 x 1096	120	Wysoka jakość wykonania
Canadian Solar CS3L-400MS	1765 x 1048	120	Optymalne do dachów skośnych

Użytkownicy często wybierają panele o tej mocy do instalacji, ponieważ zapewniają one równowagę między mocą a rozmiarem. Dzięki temu można je stosować w systemach o ograniczonej przestrzeni. Są one także bardziej przystępne cenowo w porównaniu do większych modeli.

Wymiary paneli fotowoltaicznych 450 W

Panele o mocy 450 W są często wybierane do większych instalacji. Ich nieco większe wymiary pozwalają na uzyskanie wyższej mocy przy zachowaniu stosunkowo niewielkiej liczby modułów.

Model producenta	Wymiary [mm]	Liczba ogniw	Uwagi
Longi LR4-72HPH	1910 x 1134	144	Efektywne na dużych dachach
Canadian Solar CS3W-450MS	2108 x 1048	144	Trwałe i odporne na warunki atmosferyczne
JA Solar JAM72S10	2000 x 996	144	Wysoka wydajność w upale

Dzięki większej mocy, panele te są idealnym rozwiązaniem dla większych gospodarstw domowych i mniejszych przedsiębiorstw. Pozwalają na zmniejszenie liczby modułów przy zachowaniu wymaganej mocy systemu. Ich montaż wymaga jednak większej precyzji ze względu na wagę i rozmiar.

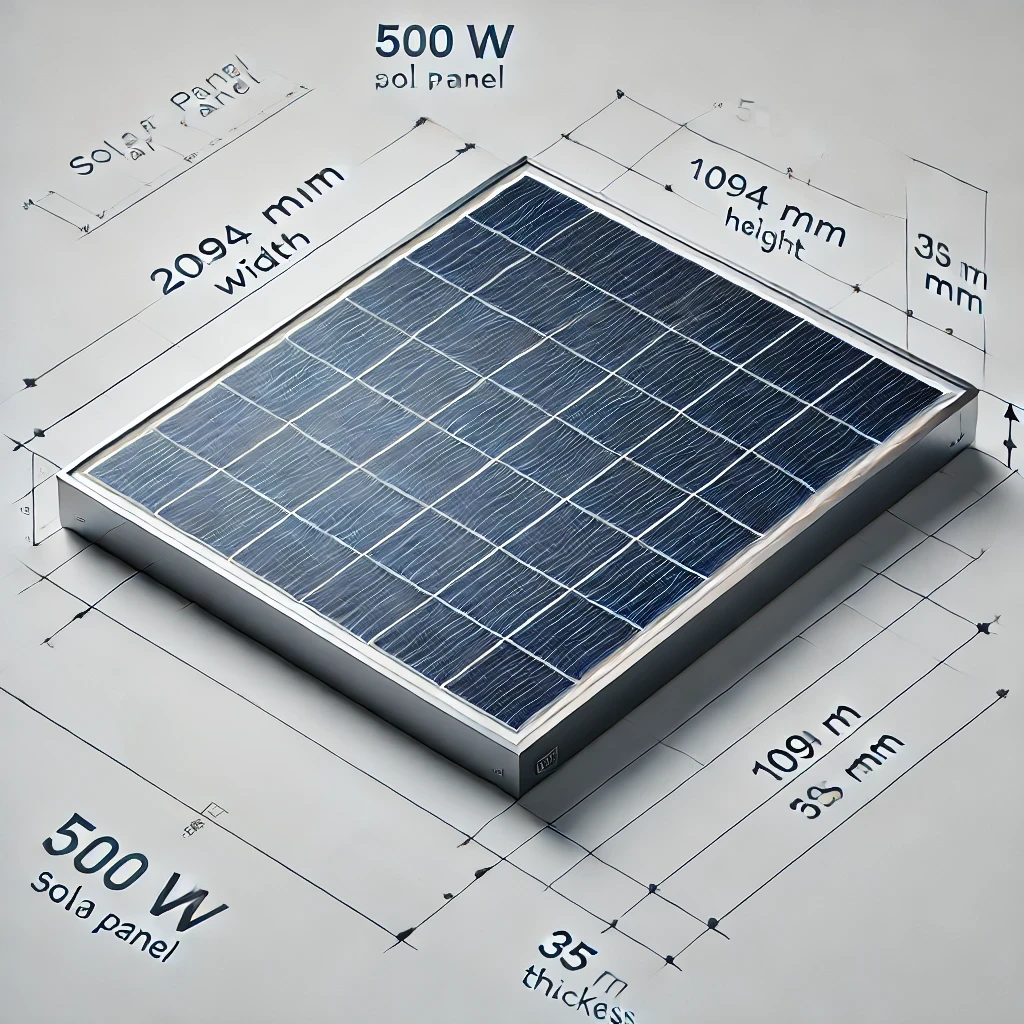

Wymiary paneli fotowoltaicznych 500 W

Panele o mocy 500 W należą do kategorii paneli wielkogabarytowych. Są idealne dla farm fotowoltaicznych i dużych instalacji przemysłowych.

Model producenta	Wymiary [mm]	Liczba ogniw	Uwagi
Jinko Solar Tiger	2024 x 1024	144	Duża moc, odporność na PID
Risen RSM132-8	2102 x 1040	132	Optymalne do farm PV
Trina Solar Vertex	2187 x 1102	150	Najnowsza generacja paneli

Panele o tej mocy są dedykowane dużym projektom, gdzie przestrzeń nie stanowi ograniczenia. Zapewniają one najwyższą efektywność na mniejszą liczbę modułów. Ze względu na swoje wymiary, często wymagają wzmocnionych konstrukcji nośnych.

Grubość paneli fotowoltaicznych

Grubość paneli fotowoltaicznych jest istotnym parametrem wpływającym na ich wytrzymałość mechaniczną, wagę oraz możliwość montażu w określonych warunkach. Standardowe grubości paneli wahają się od 30 mm do 45 mm, w zależności od technologii wykonania i producenta. Poniższa tabela przedstawia przykładowe modele paneli od różnych producentów wraz z informacją o ich grubości:

Producent	Model	Grubość [mm]
JA Solar	JAM60S10-400/MR	35
Trina Solar	TSM-450-DE15M	35
Canadian Solar	CS3W-500MS	35
Jinko Solar	Tiger Pro 530W	35
Risen Energy	RSM144-7-450M	30
SunPower	SPR-X22-370	35
LG Electronics	NeON R LG440Q-A6	40

Projektując konstrukcję montażową, należy uwzględnić grubość paneli, szczególnie w miejscach, gdzie występują silne wiatry lub duże obciążenia śniegiem. Dzięki temu konstrukcja będzie bardziej stabilna i trwała.

Nietypowe wymiary paneli fotowoltaicznych

Nietypowe rozmiary paneli są stosowane w specjalistycznych instalacjach, takich jak systemy przenośne, łodzie i instalacje balkonowe. Poniższa tabela przedstawia przykłady:

Model producenta	Wymiary [mm]	Typ zastosowania
Renogy RNG-100	1016 x 508	Kampery, łodzie
Solbian SP130	1100 x 540	Systemy przenośne
Flex Solar FSP-80	1200 x 550	Balkonowe systemy PV
SunPower SPR-E-Flex50	560 x 370	Małe instalacje mobilne

Dzięki nietypowym wymiarom, panele te są niezwykle wszechstronne. Instaluje się je w miejscach o ograniczonej powierzchni, a także w rozwiązaniach mobilnych, gdzie kluczowe znaczenie mają niska waga oraz elastyczność. Co więcej, szczególnie poleca się je do projektów, w których zastosowanie tradycyjnych paneli jest niemożliwe.

Panele fotowoltaiczne wymiary 10 kW

Aby uzyskać instalację fotowoltaiczną o mocy 10 kW, potrzeba od 20 do 25 paneli, w zależności od ich mocy. Poniżej zestawienie dla różnych mocy:

Moc panelu [W]	Liczba paneli	Powierzchnia instalacji [m²]
400	25	42
450	23	38
500	20	34

Instalacje o mocy 10 kW są często wybierane przez gospodarstwa domowe o dużym zużyciu energii oraz przez małe firmy. Dzięki odpowiedniemu doborowi paneli możliwe jest osiągnięcie wysokiej efektywności przy optymalnym wykorzystaniu przestrzeni. Tego typu instalacje mogą również przyczynić się do znacznych oszczędności na rachunkach za energię.
